Lug pentanahan panel surya

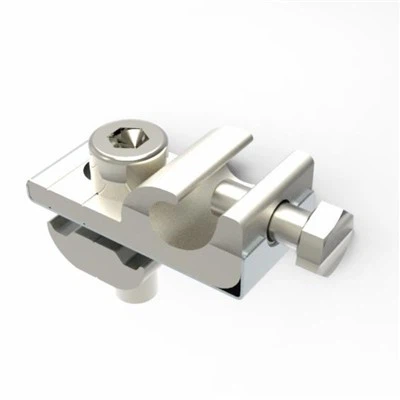

Lug pentanahan panel surya biasanya merupakan konektor logam, biasanya terbuat dari tembaga atau aluminium karena konduktivitas listriknya yang baik. Ini memiliki struktur sederhana namun praktis, umumnya terdiri dari bagian barel dan bagian koneksi. Barrel dirancang untuk menahan dan menghubungkan kawat grounding. Ini mungkin memiliki mekanisme crimping atau perbatasan untuk memastikan hubungan yang aman dengan kawat. Bagian koneksi digunakan untuk memasang lug ke titik pembumian pada peralatan surya, seperti bingkai panel surya atau casing inverter. Bagian ini sering memiliki lubang atau slot yang memungkinkan pemasangan mudah menggunakan mur, baut atau metode pengikat lainnya.

Kumpulkan alat dan bahan yang diperlukan

Lug pentanahan matahari:Pastikan itu cocok untuk ukuran kawat dan tingkat tegangan tata surya Anda.

Kabel:Biasanya, kabel tembaga digunakan untuk pentanahan. Pengukur kawat harus mematuhi kode listrik lokal.

Peralatan:Anda akan membutuhkan pemotong kawat, penari telanjang kawat, kunci pas torsi, dan mungkin alat crimping tergantung pada jenis lug.

Siapkan kabelnya

Mengukur dan memotong:Ukur dan potong kawat grounding ke panjang yang sesuai. Biarkan cukup kelonggaran untuk memungkinkan koneksi yang mudah dan untuk memperhitungkan gerakan atau ekspansi apa pun.

Lepaskan ujung kawat:Gunakan penari telanjang kawat untuk menghilangkan isolasi dari ujung kawat grounding. Panjang bagian yang dilucuti harus sesuai dengan kedalaman laras kawat lug.

Hubungkan kawat ke lug pentanahan

Masukkan kawat:Masukkan ujung kawat ground yang dilucuti ke dalam tong lug pentanahan matahari. Pastikan kawat sepenuhnya dimasukkan dan duduk dengan pas.

Crimp atau baut koneksi:

Crimping:Jika lug adalah jenis crimp, gunakan alat crimping yang cocok untuk mengompres laras lug di sekitar kawat. Terapkan jumlah kekuatan yang benar untuk memastikan koneksi yang aman dan andal.

BOLTING:Beberapa lug memiliki mekanisme baut atau sekrup. Tempatkan kawat di posisi yang sesuai dan kencangkan baut atau sekrup menggunakan kunci pas torsi ke nilai torsi yang ditentukan. Ini memastikan koneksi ketat tanpa mengetuk dan merusak kawat atau lug.

Pasang lug pentanahan

Temukan titik pentanahan:Identifikasi titik pembumian yang sesuai pada bingkai panel surya, inverter, atau peralatan lainnya. Ini biasanya lubang atau terminal yang ditunjuk ditandai untuk pembumian.

Lampirkan lug:Tempatkan lug grounding di atas titik pembumian dan mengamankannya menggunakan perangkat keras yang disediakan, seperti mur dan baut. Kencangkan perangkat keras ke torsi yang disarankan untuk memastikan sambungan listrik yang baik.

Verifikasi koneksi

Inspeksi Visual:Periksa apakah kawat dimasukkan dengan benar ke dalam lug dan bahwa lug terpasang dengan aman ke titik pembumian. Seharusnya tidak ada tanda -tanda kelonggaran atau kerusakan yang terlihat.

Tes kontinuitas:Gunakan multimeter untuk melakukan tes kontinuitas. Atur multimeter ke skala OHM dan sentuh satu probe ke lug grounding dan yang lainnya ke elektroda grounding atau bus grounding utama. Bacaan harus dekat dengan nol ohm, menunjukkan sambungan listrik yang baik.

Pemeriksaan keamanan dan kepatuhan

Periksa landasan yang tepat:Pastikan bahwa seluruh tata surya didasarkan pada kode listrik lokal dan standar keamanan. Ini termasuk memeriksa bahwa semua komponen logam dari instalasi surya terhubung ke sistem pentanahan.

Periksa kerusakan:Periksa secara rutin lug dan kawat grounding untuk tanda -tanda kerusakan, korosi, atau kelonggaran. Jika ada masalah yang ditemukan, perbaiki atau ganti komponen segera.
